對于在石油、天然氣、化學工業等領域所使用的離心泵和轉子泵的軸封系統，API682給出了詳細的說明和相應的推薦。

在這里主要對沖洗方案做一下簡單的介紹。

首先了解一下沖洗方案的目的，目的就是為密封提供一個更好的環境。

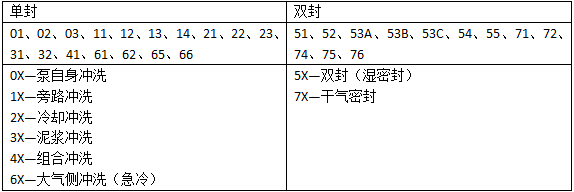

常見的密封沖洗方案

Plan 01從泵排出口到密封腔的內部沖洗，沒有用于外置管道的節流孔板。該沖洗方案沖洗通路一般不是引向密封端面?？梢越档蚉lan 11中因熱量損失而導致的工藝介質凍結或聚合等風險。

Plan 02 沒有沖洗循環的密封腔。一般用于高比熱的干凈流體（冷水），也用于某些必須使泵殼溫度保持在某個較低值以上以防止泵送流體凝固或凍結的高溫應用場合。

Plan 03 錐形密封腔，依靠密封腔的幾何形狀或流動增強功能創建循環。一般用于1類密封也就是ISO 13709以外的密封腔。

Plan 11 從泵出口經過限流孔板到密封腔，較小孔板直徑為3mm，沖洗流速小于2-2.5m/s，沖洗流速過高會導致密封腔內產生過多紊流，易引起密封失效，同時了降低泵的效率。對于壓差大的情況采用多個孔板串聯?？装逡筮h(yuǎn)離沖洗端，起到穩流的作用。

Plan 12 在Plan 11的基礎上增加了過濾器，以去除偶爾的顆粒，該沖洗方案不推薦使用，因?yàn)檫^(guò)濾器堵塞會導致密封失效。如果要使用推薦使用雙聯過濾器，定期切換清理過濾器。

Plan 13 從密封腔到泵吸入口，常用于立式泵。也可用于含有固體顆粒的場合，通過離心力的作用將固體顆粒甩向密封腔的內壁，形成清潔的密封腔。

Plan 14 是Plan 11和Plan 13的結合，這樣在冷卻密封腔和提高密封腔壓力的同時，實現了密封腔的連續排氣。
